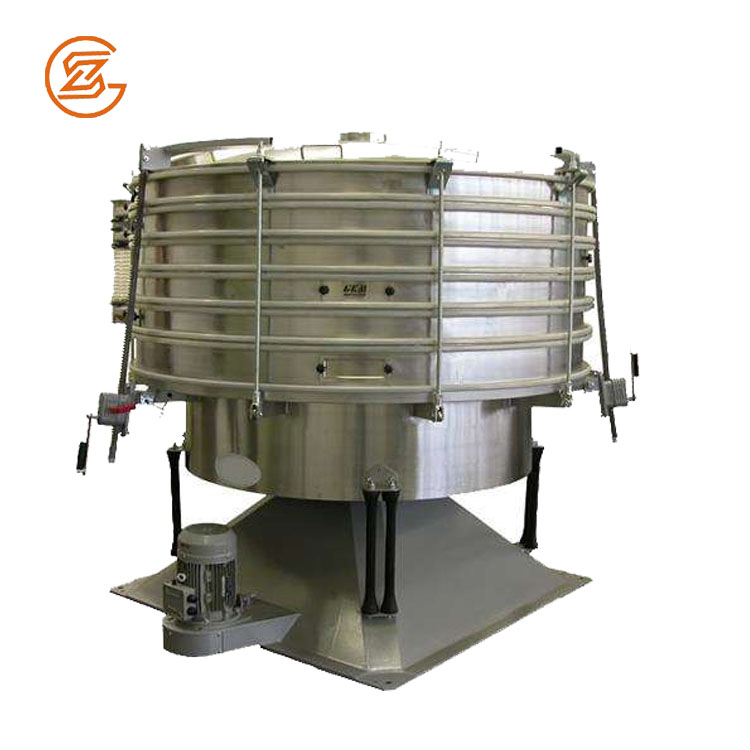

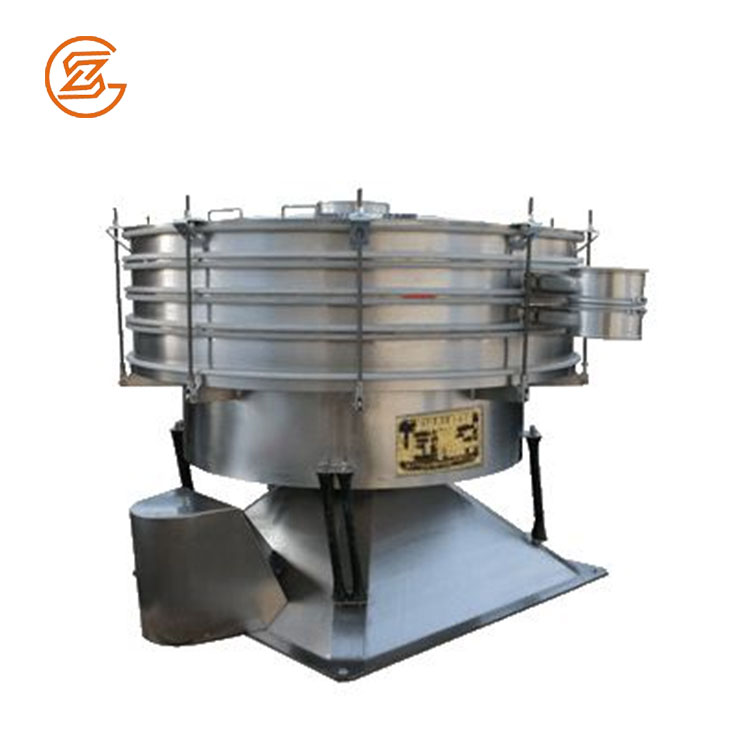

YBS系列振动摇摆筛-摇摆筛-圆形摇摆筛
加工定制:可定制
品牌名称:高卓振动
产品描述:  YBS系列振动摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机,简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前较为有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与范围的粉末与微粒状物料,特别适合难以处理的物料。摇摆筛特点    高达5倍的单位面积产出;6级分离,筛分效率
所属类别:筛分设备
24小时咨询热线:0373-3053536 3053506

产品介绍

  YBS系列振动摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机,简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前较为有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与范围的粉末与微粒状物料,特别适合难以处理的物料。


摇摆筛特点

    高达5倍的单位面积产出;6级分离,筛分效率高达90%-95%;使用硅橡胶球、超声波等清网装置系统,筛孔不会堵塞。密闭除尘,操作便捷;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。


摇摆筛工作原理

      摆动筛是一种仿人工摇动的低频旋振筛,其原理是:瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成(螺旋运动)。即可调节偏心距的激振器产生了非线性三维运动,物料也产生同样的近似手动作业的运动,从而达到筛分之目的,再配合筛分附件可得到更加理想的筛分效果;适合于圆球状、圆柱状、片状、以及不规则形状易堵网且需要精密筛分的物料。


摇摆筛结构原理

   ★基本的回转轨迹与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调

   ★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整

   ★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

   ★水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

   ★此次过程在每筛层之间重复进行。


摇摆筛适用行业

    化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业等。


YBS系列振动摇摆筛技术参数

项目型号、规格筛面层数(配置)有效筛分面积(m2偏心距(mm)基本转速(r/min)回转幅度(mm)电机功率(kw)基本重量(kg)
   YBS-1000 1-5n0.78 25-40(可调)  180-210(280)设定  50-751.5420
YBS-1200n1.12.2480
YBS-1500n1.763.7560
YBS-2000n2.625.5650
YBS-2500n3.637.5830


1、观察口 2、出料口 3、地框 4、从动轴 5、橡胶弹簧脚 6、注油管 7、主轴 8、金字塔底座 9、主轴配重铁 10、V型皮带 11、驱动电机 12、从动轴配重铁 13、防护板 14、注油管 15、中框锁具 16、中框 17、防尘盖 18、注料口


YBS系列摇摆筛轨迹图
