直线筛-直线筛工作原理
加工定制:可定制
品牌名称:高卓振动
产品描述:直线筛介绍     直线振动筛利用振动电机激振作为振动动力来源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。 直线筛工作原理      &
所属类别:筛分设备
24小时咨询热线:0373-3053536 3053506

产品介绍

直线筛介绍

     直线振动筛利用振动电机激振作为振动动力来源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。


 直线筛工作原理

       直线振动筛采用双激振器驱动,当两台激振器做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。高则筛分目数400目,可筛分出7种不同粒度的物料。

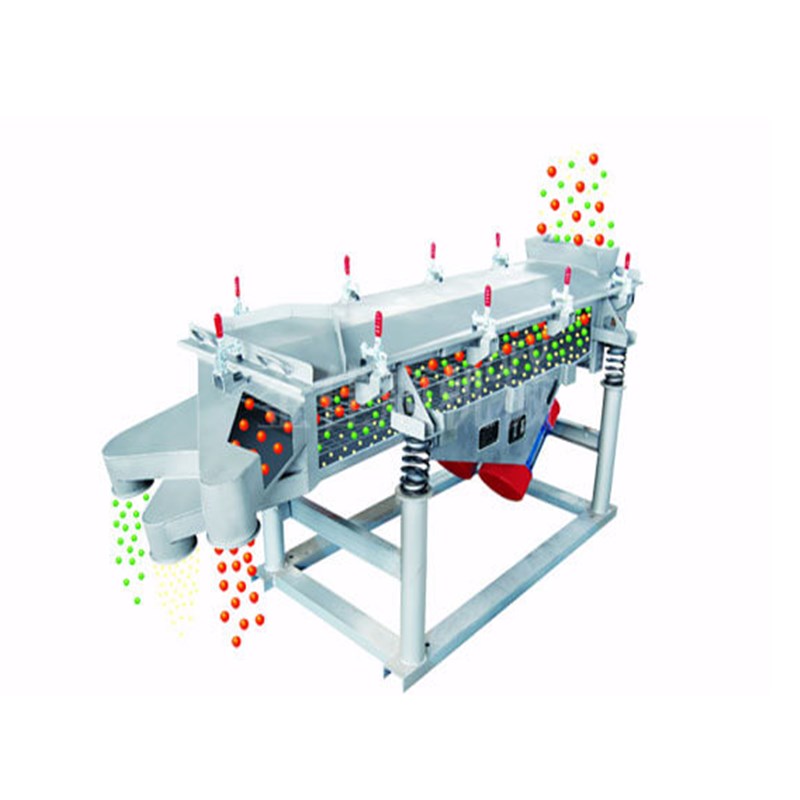

                                                                   直线筛工作原理图

直线筛原理图

直线筛使用范围

     直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。


直线筛日常保养

    1、启动前:

     ⑴、检查粗网及细网有无破损

     ⑵、检查运输支撑是否拆除

   2、启动时:

     ⑴、注意有无异常杂音

     ⑵、电流是否稳定

     ⑶、振动有无异状

  3、使用后:每次使用完毕即清理干净


直线筛定期保养

      定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。


直线筛使用说明

    特点

    1、筛机设计,精巧和容易装配,一人即可操作筛机。

   2、独和其他相关品牌厂商比较,具较大筛选面积和高效益之处理能力。。

   3、独特之筛网结构设计,方便和快速更换筛网 (只需3到5分钟) ,此外此种设计允许使用各种筛网 (尼龙、特种龙、PP网)。

   4、其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。


直线筛作用

    基本原理系借电机轴上下端所安装的重锤(不平蘅重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

   电机使用说明:

   电机满足下列条件时,能连续输出额定激振力。

   1、振动加速度:不超过7g(g:重力加速度)

   2、环境温度:不超过40℃

   3、海拔:不超过1000m

   4、电源频率:50Hz

   5、海拔:不超过1000m

   6、温升:小于80K(电阻法)
